舞臺吊桿卷?yè)P(yáng)機運作原理

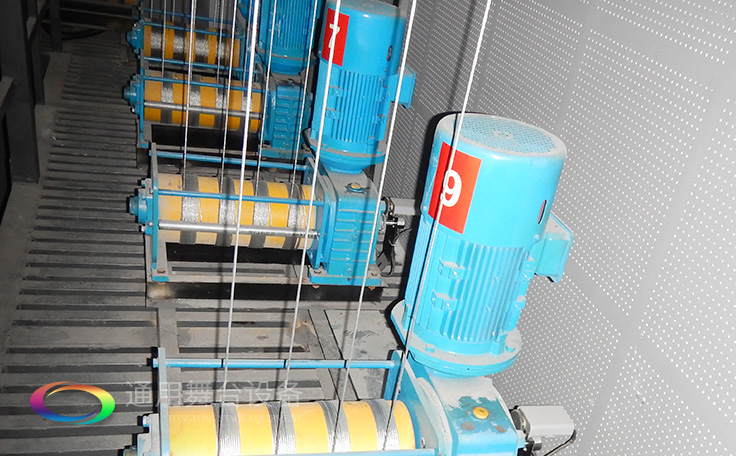

吊桿卷?yè)P(yáng)機采用 2.2~5.5ｋｗ低 噪音交流電動機 ，通過蝸輪減速機驅動繩鼓 ，同時卷起四條鋼絲繩 ，再通過滑輪組使 吊桿上升或下降。
組成
舞臺電動卷?yè)P(yáng)吊桿由吊桿卷?yè)P(yáng)機、導向滑輪、吊點滑輪、控制臺、自動吊桿定位器、安全限位開關、鋼管（桿體 ）、鋼絲繩、鋼絲繩緊固件及其它附件組成?！?/p>
電氣控制系統運作原理電氣控制系統的主回路是由吊桿控制臺中的空氣開關保護電路 ，交流接觸器 和卷?yè)P(yáng)機的電動機以及安全限位開關組成 。
吊桿控制臺內部裝有總控電源交流接觸器，過流保護，短路保護的烙斷器 ，熱繼電器，以及沖頂保護、分路控制運行的交流接觸器等。各分路裝有指令開關按鈕 （上行 、下行 、停止三個位 ）?！?br />
注意事項a起動按鈕、停止按鈕，可以控制吊桿上升或下降，吊桿的上下具有限位控制功能，也可以控制對開幕的開、閉及自動限位等功能。
b開機 ：?jiǎn)?dòng)控制柜內的空氣開頭 ，這時三相電源指示燈亮（紅 、綠 、黃 三色 ），檢查電壓指示是否正常 ，然后打開控制臺面的電鎖開關，啟動總電源按鈕 ，這時總控交流接觸器吸合工作，如需使用那一道單路吊桿，就啟動那一路的單路控制按鈕即可。也可任意同時使用幾道吊桿的上升或下降。
c為了更進一步考慮安全，在吊桿控制臺上設有沖頂保護電路（也就是雙重保護 ）。在控制臺的操作面板上設有一只按鈕復位開關。在使用過程中按鈕開關處于正常工作（也就是沖頂保護 ）。當?shù)鯒U在使用過程中由于限位開關失控或損壞，當?shù)鯒U上升至限位開關時 ，限位失靈 ，繼續上升。這時沖頂保護就起到二級保護作用。當?shù)鯒U上升至沖頂保護開關時 ，控制臺總控交流接觸器控制回路釋放 ，接觸器總電源關閉 ，所有分路的吊桿都不能上下運行。這時應將控制臺面板上的按鈕開關按下 ，再啟動總控制按鈕 ，總控接觸器吸合工作 。這時將已沖頂?shù)牡鯒U按一下下降按鈕 ，待吊桿降至安全位時，松開復位按鈕。待排除此吊桿的故障或暫停使用該吊桿等演出結束后再進行修復，這時總控接觸器釋放 ，然后再按一下啟動按鈕恢復正常工作。
d所有電動卷?yè)P(yáng)機、控制臺須接地。
